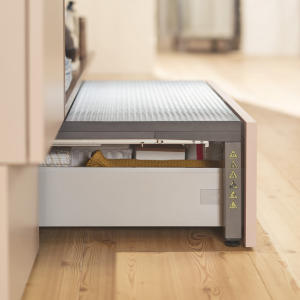

SPACE STEP - цокольная система

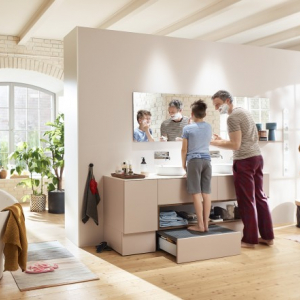

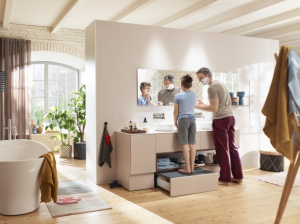

SPACE STEP - это цокольный ящик и ступенька для доступа к верхним шкафам. Со SPACE STEP можно проектировать высокие шкафы, обеспечив доступ к ним, и создавать дополнительное пространство для хранения в области цоколя.

Производитель: BLUM (Австрия).

Указания:

Максимальная нагрузка 150 кг.

Фиксатор предотвращает нежелательное смещение ступеньки в открытом состоянии уже при нагрузке от 8 кг.

Рекомендуется трехслойная плита толщиной минимум 21 мм, и противоскользящий коврик.

Используйте только направляющие на 30 или 40 кг. Динамическая нагрузка ящика под SPACE STEP 20 кг.

Не забудьте укомплектовать SPACE STEP, комплектующие ящика в комплект не входят.

Основные детали комплекта Z95.4x00:

• 2 x направляющая TANDEM 561Hxxx1B95, левая/правая
• 2 x опорный профиль
• 2 x угловой соединитель
• 2 x ножка
• 2 x держатель выдвижной полки, задний
• 1 x фасадный фиксатор (магнит и фиксирующая пластина)
• 4 x пружинный амортизатор (в комплекте 4 шт. ШК<=900 мм: 2 шт, ШК>900 мм: 4 шт)
• 2 x наклейки (указания по технике безопасности и указания от производителя)
• 14 x саморезы с плоской головкой 4 x 15 мм
• 1 x инструкция по монтажу

+

• Поперечный профиль, алюминий Z95Q1040A (Раскрой: внутр. ширина - 130 мм. При ширине корпуса 1200 мм во избежание прогиба используйте 2 шт (установите на самор. рядом с первым)
• дистанционная проставка Z95D4100
